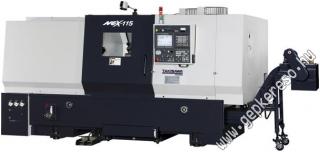

TAKISAWA - NEX-115 CNC eszterga
|
 ajánlatkérés
nyomtat
adatlap PDF-ben
vissza
Részletek
STANDARD TARTOZÉKOK:
- FANUC 21iTB vezérlés és csomag
- Forgácskihordó
- Hidraulikus tokmány
- Tokmány és pofák 15" & 18"
- Szerszámtartó 8 db
- Betétek (minden méretből egy szett)
- Puhapofa szett
- Szerszámon keresztüli hűtés
- Hidraulikus szegnyereg
- Programozható szegnyereg
- Jelzőfény
- Magyarnyelvű hibaüzenetek és kezelő felület
- Magyarnyelvű kezelési leírás
- Rúdadagoló kiépítés
- CE & EMC megfelelőség
- Karbantartó szerszámok
- Teljesen zárt munkatér
- 2 év FANUC garancia
OPCIÓK:
- Szerszámbemérő
- Rúdadagoló
- Keménypofák
- VDI rendszerű revolvertárcsa
- Automatikus munkatér ajtó
- 750W-os hűtővíz szivattyú
- Merevszárú menetfúrás
- Orsó orientálás
- Manual Guide i
Paraméterek
| Elforduló átmérő a keresztszán felett: |
600 mm |
| Tokmányméret: |
15 |
| X tengely löket: |
330 mm |
| Z tengely löket: |
1000 mm |
| Főorsó csapágy belső átmérő: |
160 mm |
| Elforduló átmérő az ágy felett: |
600 mm |
| Max. megmunkálási hossz: |
956 mm |
| Max. esztergálható átmérő: |
600 mm |
| Sztenderd esztergálható átmérő: |
370 mm |
| Elforduló átmérő az elülső ajtónál: |
720 mm |
| Főorsó furat / rúdkapacitás: |
117 / 105 mm |
| Főorsó fordulatszám: |
2500 fordulat/perc |
| Tokmány felfogási méret: |
A2-11 . |
| Revolverfej típus (állás): |
T10 . |
| Szerszámbefogó méret: |
32 mm |
| Esztergakéstartó átmérője: |
50 mm |
| Szegnyereghüvely löket:: |
110 mm |
| Szegnyeregkúp: |
MT#5 |
| Szegnyereghüvely átmérő: |
120 mm |
| X tengely gyorsjárat: |
20 m/min |
| Z tengely gyorsjárat: |
24 m/min |

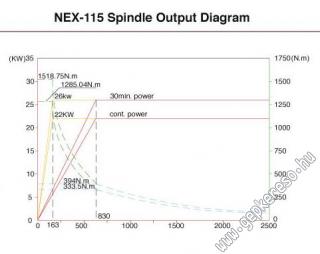

| Főorsó teljesítmény: |
22 / 26 kW |
| X-tengely szervomotor: |
4 KW |
| Z-tengely szervomotor: |
4 kW |
| Hidraulika motor telj.: |
1.5 kW |
| Szánkenő motor telj.: |
0.004 kW |
| Hűtővíz motor telj.: |
0.4 W |
| Teljesítmény szükséglet: |
49 kVA |
| Hidraulika tartály: |
40 L |
| Hűtővíz tartály: |
230 L |
| Szánkenő tartály: |
2 L |
| Helyszükséglet(H+SZ+M): |
3843 x 1988 x 2100 mm |
| Gép súlya: |
7100 kg |
|
|
Azonosító: 665
