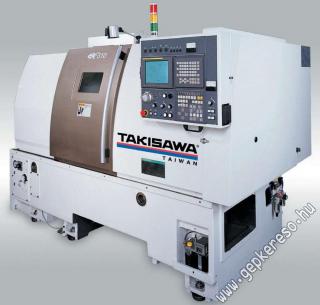

TAKISAWA - EX-310

  CNC Eszterga

ajánlatkérés   nyomtat   adatlap PDF-ben   vissza



Részletek

STANDARD TARTOZÉKOK:

  • Fanuc vezérlés és szervocsomag
  • nagyfelbontású, abszolút mérőrendszer
  • 12 állású forgószerszámos revolverfej
  • 3 pofás hidraulikus áteresztős tokmány és meghúzó mindkét oldalt
  • beépített orsómotor és C tengely
  • programozható szegnyereghüvely
  • főorsó olajhűtő egység
  • forgószerszámtartók, 1db radiális és 1db axiális
  • 1 teljes szett betét a forgószerszámtartókhoz
  • kiesztergáló késtartó 4 szett, betétekkel
  • esztergakéstartó 2 szett
  • fúrótartó 2 szett
  • betétek, 1 szett minden méretből
  • Szerszámon keresztüli hűtés
  • ciklus jelző lámpa
  • szerszámosláda
  • magyar nyelvű kezelési leírás
  • 2 év teljeskörű FANUC garancia
  • 1 év garancia a mechanikára
  • magyar nyelvű kezelőfelület és hibaüzenetek
  • CE & EMC megfelelőség




OPCIÓK:

  • forgácskihordó
  • munkadarab elkapó
  • szerszámbemérő
  • rúdadagoló interfész
  • FEDEK rúdadagoló 1,2m, 1,5m, 3,2m
  • FEDEK Sunny 551-32
  • Programtárolás 320m
  • 120 program tárolás
  • változó menetemelkedés
  • szerszám éltartam figyelés
  • grafikus funkció
  • Manual guide i színes képernyővel 10,4"





Paraméterek

Vezérlés: FANUC 0i-TD
Tokmányméret: 10
X tengely löket: 200 mm
Z tengely löket: 710 mm
Főorsó csapágy belső átmérő: 120 mm
MAX esztergálható hossz: 710 mm
BAL Oldali Orsó: 75 mm
ORSÓK száma: 1
Főorsó fordulat-tartományok száma: 1 JIS
bal oldai csapágy belső átmérője: 120 mm
REVOLVER fejek száma: 1
REVOLVERFEJ mérete: 25 mm
FORGÓ szerszám teljesítménye: 5.5 kW
ELLENORSÓ: 35 mm
Max. megmunkálási hossz: 710 mm
Max. esztergálható átmérő: 350 mm
Rúd kapacitás: 75/77 mm
Főorsó fordulatszám: 35-3500 fordulat/perc
Tokmány felfogási méret: A2-8 .
Ellenorsó áteresztés: 86 mm
Revolverfej típus (állás): 12 .
Tengelykapcsoló méret: 250 mm
X tengely gyorsjárat: 16 m/min
Z tengely gyorsjárat: 20 m/min
X tengely előtolás: 0-1260 mm/min
Z tengely előtolás: 0-1260 mm/min
Főorsó teljesítmény: 15/22 kW
X-tengely szervomotor: 1.2 KW
Z-tengely szervomotor: 2.5 kW
Hidraulika motor telj.: 1.5 kW
Szánkenő motor telj.: 4 kW
Hűtővíz motor telj.: 400 W
Hidraulika tartály: 40 L
Hűtővíz tartály: 230 L
Szánkenő tartály: 2 L
Helyszükséglet(H+SZ+M): 2890 x 1855 x 2020 mm
Gép súlya: 5300 kg









Azonosító: 657
